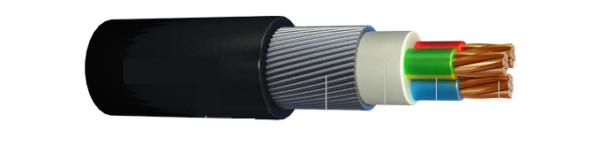

N2XY.Câbles Industriels Semi Rigides/Rigides Isolés au PR

APPLICATIONS :
Câbles destinés aux réseaux basse tension interneset externes et à l’alimentation des domestiques,
bâtiments et locaux industriels. Ces câbles servent aussi à l’alimentation des machines industriels et
des équipements fixes ainsi qu’au câblage des courants forts.
TEMPÉRATURES :
Température maximale admissible en permanence : 90°C
Température maximale admissible en court-circuit : 250°C
CONSTRUCTION / SECTION:
Monopolaire : de 1.5 à 630mm²
Bipolaire : de 1.5 à 150mm²
Tripolaire : de 1.5mm² à 300mm²
Quadripolaire égaux : de 1.5mm² à 400mm²
Quadripolaire avec 1 section réduite : 3×16/10 à 3×300/150mm²
Penta polaire : de 1.5 à 95mm²

RAYON DE COURBURE MINIMUM :
1 – Pose définitive :
● S≤16mm² : R= 4D
● 16mm²<S≤185mm² : R= 5D
● S≥ 240mm² : R= 6D
● Câbles monoconducteur : R= 4D
● Cables à 5 conducteurs : R= 6D
2 – En cours de pose : Pour toutes les sections : R= 12D

CONDITIONNEMENT :
Sur touret en bois
